Disegnare un ellisse in Autocad

autocad

In questa lezione vedremo come disegnare un ellisse in Autocad. Il comando AutoCAD ellisse è facile da usare. Ricordiamo che un ellisse è una sorta di cerchio schiacciato. Matematicamente, un’ellisse è definito da un asse maggiore e un asse minore. Questi assi determinano la lunghezza dell’ellisse, la sua larghezza, e il grado di curvatura. Un arco ellittico è un arco intercettato da un’ellisse.

Il comando AutoCAD ellisse fornisce un modo semplice per disegnare un’ellisse. È possibile specificare i due punti finali di uno dei suoi assi e quindi specificare un punto finale sull’altro asse. Come il comando Arco, tuttavia, il comando Ellisse offre diverse altre opzioni:

  • Arco: genera un arco ellittico, non un’ellisse completa. Si definisce un arco ellittico proprio come si definisce un un’ellisse completa.
  • Centro: Richiede che si definisca il centro dell’ellisse e poi il punto finale di un asse. È quindi possibile inserire la lunghezza dell’altro asse o specificare una rotazione attorno all’asse maggiore. Se si sceglie la seconda opzione, è possibile inserire un angolo di rotazione specifico per il secondo asse che, a sua volta, definisce completamente l’ellisse.
  • Rotazione: Specifica un angolo che definisce la curvatura dell’ellisse.

L’esempio seguente ci fa vedere cosa appare sulla riga di comando quando  si crea un’ellisse utilizzando i punti finali di default del metodo assi. Inserisci ellisse e premere Invio o fare clic sul pulsante ellisse:

Specify axis endpoint of ellipse or [Arc/Center]: Pick or type the first endpoint of one axis.

Specify other endpoint of axis: Pick or type the other endpoint of one axis.

Specify distance to other axis or [Rotation]: Pick or type the endpoint of the other axis.

LINK DI APPROFONDIMENTO PER L’ARGOMENTO:

Come disegnare una spline in Autocad

autocadIn questa lezione vedremo come disegnare una spline in Autocad. Dal menu Disegna scegliendo la voce SPLINE potremo creare un tipo di spline detto curva B-spline razionale non uniforme (NURBS). Una curva NURBS produce una curva uniforme tra i punti di controllo.

Le curve spline ci danno la possibilità di  creare superfici NURBS per la modellazione 3D. Per creare superfici, è possibile eseguire la rivoluzione, il loft, l’estrusione e lo sweep di spline chiuse e aperte.

I comandi disponibili in autocad ci consentono di disegnare una spline in diversi modi:

– Mediante i vertici di controllo (seguire la seguente procedura):

1.Fare clic su scheda Superficie - gruppo - CurveVC spline.
2.Fare clic nell'area di disegno per creare la spline.
3.Al termine dell'operazione, premere INVIO.

– Mediante i punti di adattamento (seguire la seguente procedura):

1.Fare clic su scheda Superficiegruppo CurveNodo spline.
2.Fare clic nell'area di disegno per creare la spline.
3.Al termine dell'operazione, premere INVIO.

Per approfondire l’argomento:

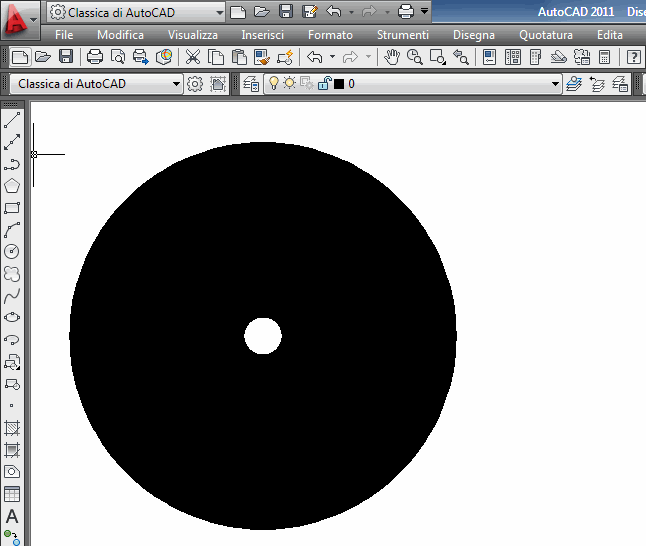

Come disegnare un anello in Autocad

In questa lezione vedremo come disegnare un anello in Autocad; gli anelli rappresentano dei cerchi riempiti con materia solida e tracciati attraverso l’impiego di una polilinea chiusa spessa.

Per disegnare un anello in Autocad, occorre preventivamente specificarne il diametro interno, il diametro esterno e il centro. È possibile ripetere la creazione di più copie di anelli aventi lo stesso diametro specificando in successione i diversi centri. Per disegnare un anello in Autocad con riempimento solido, specificare un diametro interno pari a 0.

Vediamo allora la procedura puntuale per disegnare un anello in Autocad:

  • Fare clic sul menu Disegna ==> Anello.
  • Specificare il diametro interno
  • Specificare il diametro esterno
  • Specificare il centro dell’anello
  • Specificare il punto centrale di un altro anello o premere INVIO per completare il comando.

autocad

LINK DI APPROFONDIMENTO PER L’ARGOMENTO:

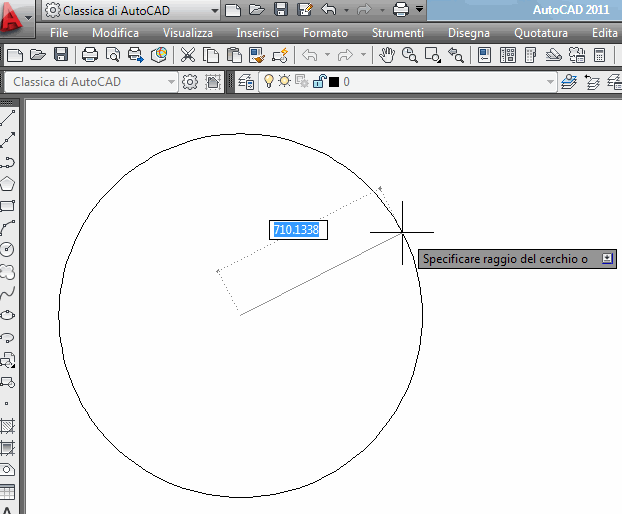

Come tracciare un cerchio in autocad

Il cerchio è la parte delimitata da una circonferenza, cioè l’insieme dei punti infiniti che distano da un punto dato detto centro non più di una distanza fissata detta raggio. Per tracciare un cerchio in autocad è possibile specificare varie combinazioni di centro, raggio, diametro, punti sulla circonferenza e punti su altri oggetti.  Tali specifiche ci consentono di tracciare dei cerchi utilizzando altrettanti metodi diversi. Il metodo di default consiste nello specificare il centro e il raggio.

Vediamo allora la procedura per disegnare un cerchio specificando un centro e un raggio o un diametro:

  • Fare clic su menu Disegna  menu a discesa Cerchio  Centro, Raggio
  • Specificare il punto centrale.
  • Specificare il raggio o il diametro.

autocad

Esistono però, come detto, altri metodi per disegnare un cerchio.

autocad

LINK DI APPROFONDIMENTO PER L’ARGOMENTO:

Tracciare un arco in Autocad

I modi di disegnare un arco sono molteplici, le differenze sono dovute alla diversa scelta dei tre punti che lo individuano.Una volta scelti i tipi di punti essi possono essere specificati o indicando le relative coordinate alla riga di comando oppure cliccando con il tasto sinistro del mouse sul modello.

Il comando si impartisce in uno dei tre modi di seguito indicati:

  •     Barra degli strumenti Disegna
  •     Menu Disegna ==> Arco
  •     Riga di comando ==> arco

LINK DI APPROFONDIMENTO PER L’ARGOMENTO:

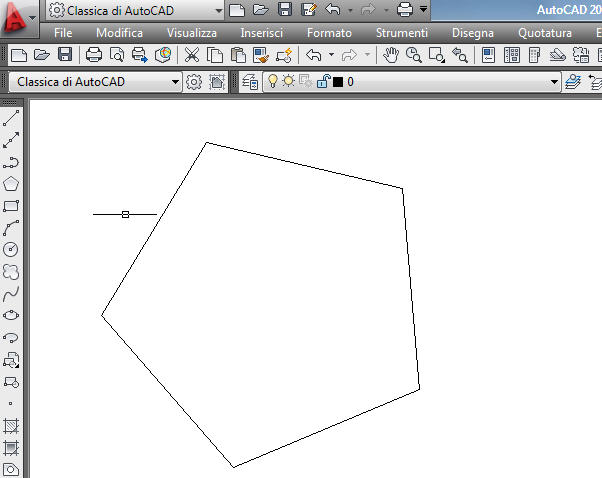

Disegnare un Poligono in Autocad

Il comando poligono consente di disegnare poligoni regolari con un numero di lati che va da
tre a 1024.Il comando si impartisce in uno dei seguenti modi:

  •     Barra degli strumenti Superfici
  •     Menu Disegna ==> poligono
  •     Riga di comando ==> polig

Ci verrà chiesto il numero di lati da digitare sulla riga di comando, il centro del poligono da fornire in coordinate o cliccando in un punto con il mouse ed infine se il poligono deve  essere inscritto o circoscritto nel cerchio di raggio che stiamo tracciando con il mouse, questa ultima operazione occorre per determinare la dimensione del poligono.

autocad1

LINK DI APPROFONDIMENTO PER L’ARGOMENTO:

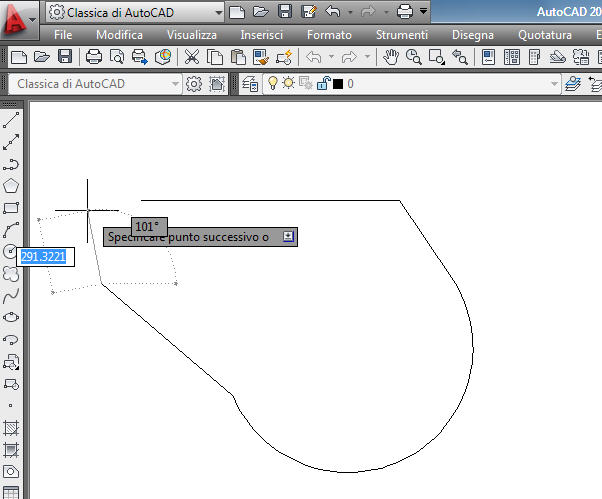

Come tracciare una Polilinea in Autocad

Per Autocad una polilinea è costituita da segmenti lineari e archi di circonferenza, collegati
tra di loro.Per tracciare una polilinea si hanno diverse opzioni:

  •     Barra degli strumenti Disegna
  •     Menu Disegna ==> Polilinea
  •     Riga di comando ==> plinea

A questo punto si inizia a tracciare la polilinea per passare da segmenti ad archi digitare sulla Riga di comando l per linea ed a per arco e quindi premere INVIO.

Per terminare la polilinea digitare nuovamente INVIO.

autocad1

LINK DI APPROFONDIMENTO PER L’ARGOMENTO:

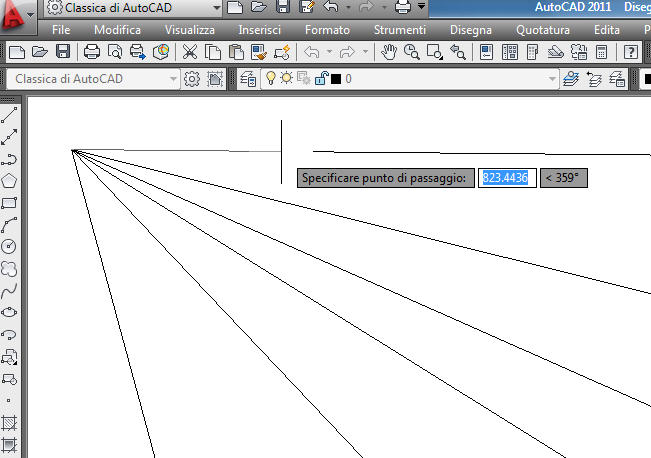

Disegnare un raggio in Autocad

Con il comando raggio, specificando un punto, si otterranno delle semirette uscenti proprio da tale punto; anche in questo caso tali raggi sono solo di costruzione quindi non compariranno nel disegno finale. Un raggio ha un punto iniziale finito e si estende all’infinito.

Per disegnare un raggio:

  •     Menu Disegna ==> Raggio
  •     Riga di comando ==> raggio

Specificare un punto iniziale quindi specificare un punto per il quale si desidera far passare il raggio. Viene disegnato un raggio e viene chiesto di specificare altri punti, in modo da creare più raggi. Il raggio si estende fino al bordo dello schermo nella direzione definita dal punto iniziale e dal punto di passaggio.

Premere INVIO per terminare il comando.

autocad1

LINK DI APPROFONDIMENTO PER L’ARGOMENTO:

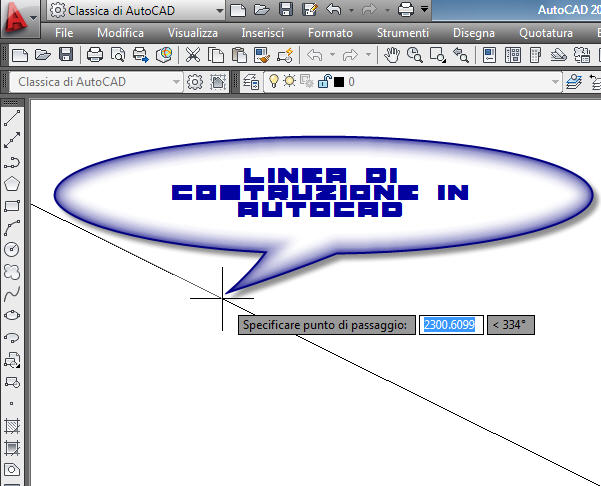

Linea di costruzione in autocad

Le linee di costruzione sono necessarie alla costruzione di forme complesse che richiedono particolari intersezione così come avviene nei disegni manuali tali linee saranno poi eliminate dal layout di stampa, quindi non compariranno nella versione definitiva del disegno.La loro presenza però permetterà l’utilizzo dell’object snap.Per tracciare una linea di costruzione cliccare su:

Disegna ==> Linea di costruzione

autocad1

LINK DI APPROFONDIMENTO PER L’ARGOMENTO:

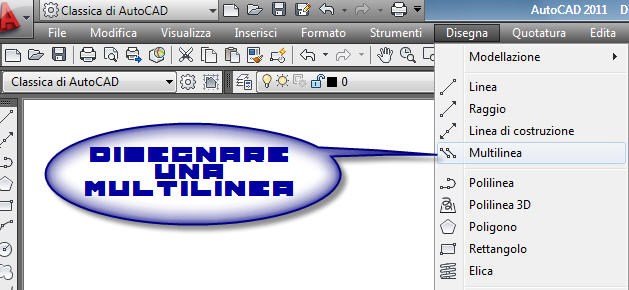

Come disegnare una doppia linea in Autocad

Linea doppia

Si possono tracciare dei segmenti di linea doppie, e per ogni segmento la distanza delle
linee può essere diversa. Per disegnare una linea doppia cliccare su:

Disegna ==>Multilinea

A questo punto è possibile stabilire la distanza tra le linee che di default è pari a 20, digitando s(scale) al prompt dei comandi, premendo invio e digitando la larghezza desiderata.

autocad1

LINK DI APPROFONDIMENTO PER L’ARGOMENTO:

Il comando Punto in Autocad

Punto

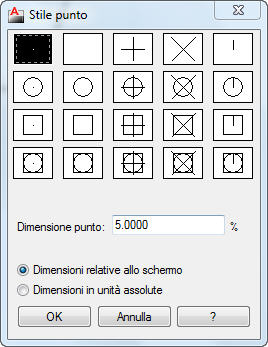

Con questo comando si potranno disegnare dei punti riconoscibili da autocad con lo snap ad oggetto (dopo aver selezionato nella scheda relativa la modalità node), per la sua corretta visualizzazione è possibile anche impostare la grandezza del punto con la finestra di dialogo stile punto che si apre seguendo il percorso:

Formato==>Stile punto

autocad1
